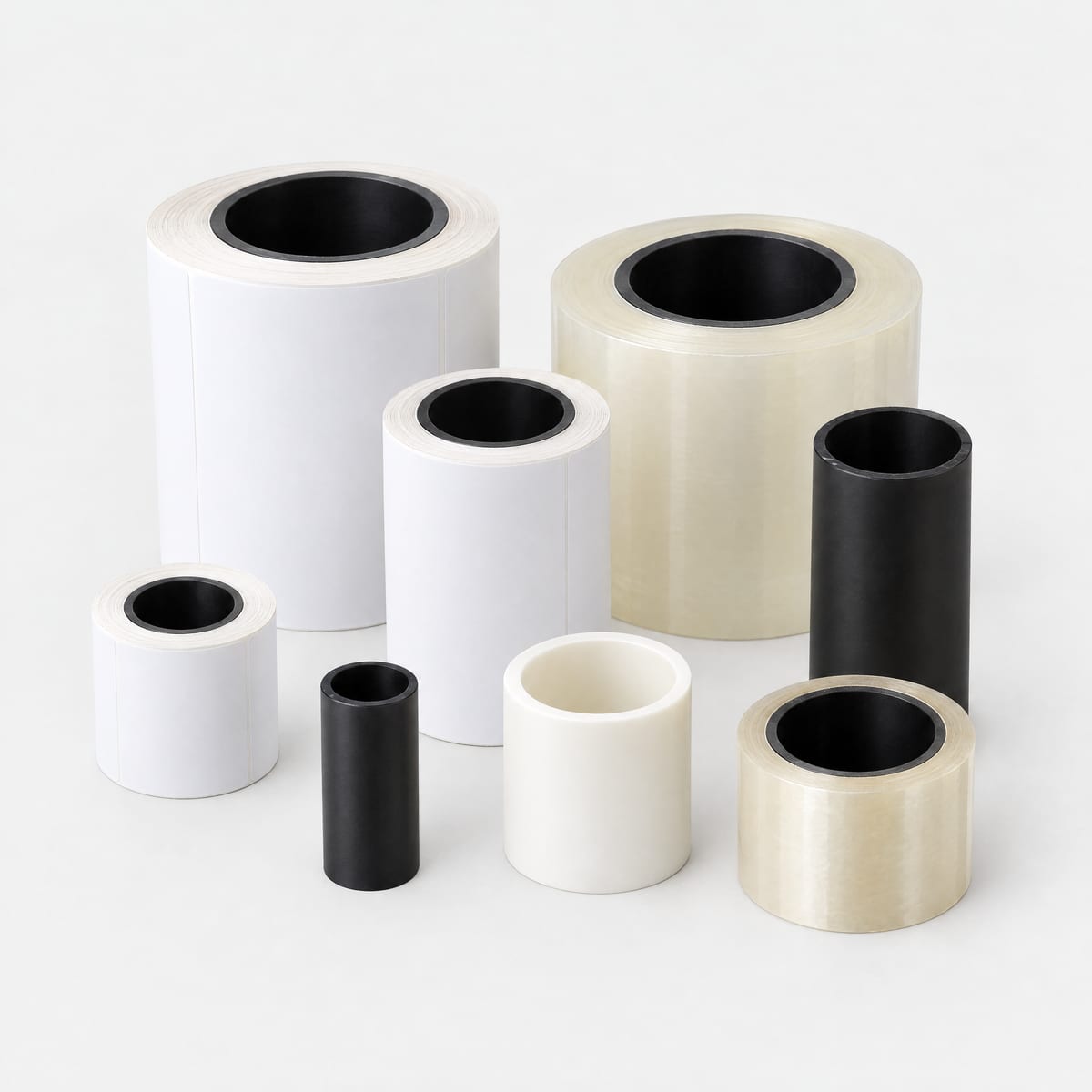

Mandrins plastiques pour rubans et étiquettes
Sur cette page · calculateurs
Où le plastique est utile
- Électronique et photovoltaïque : rubans et films pour salles blanches, où les fibres sont interdites.
- Rubans techniques et médicaux : précision, propreté, parfois stérilisation.
- Étiquettes pour lignes automatiques : diamètre intérieur précis pour les porte-bobines des étiqueteuses.
- Rouleaux de papier thermique pour caisses enregistreuses, terminaux de paiement, balances et horodateurs : de petits bobineaux, souvent de 12 mm de diamètre intérieur, qui doivent tourner sans friction jusqu’au dernier ticket.
- Bobines de précision consignées : mandrins réutilisés en boucle interne.
Pour les rouleaux de tickets, la dimension s’écrit en général largeur × diamètre extérieur × mandrin, par exemple 57 × 40 × 12 mm ou 80 × 80 × 12 mm. Beaucoup de ces rouleaux ont un mandrin en carton. On choisit des bobineaux en plastique quand il faut des extrémités sans bavure, un diamètre constant et un tube qui ne s’ovalise pas : injecté, il sort du moule déjà à la cote, sans la coupe à la lame qui peut écraser les extrémités.
Pour le ruban adhésif grand public, le mandrin reste presque toujours en carton : il coûte peu et finit avec les papiers. Le plastique ne se justifie que si l’une des conditions ci-dessus est remplie.
Carton ou plastique pour les rubans : le calcul
Un petit mandrin en carton coûte très peu et pèse quelques grammes : pour le ruban grand public, aucun mandrin plastique ne peut rivaliser sur le prix. Le calcul change quand le mandrin revient (bobines techniques rebobinées en boucle interne), quand un défaut du mandrin coûte cher (arrêt d’une ligne d’assemblage électronique) ou quand la salle blanche exclut les fibres. Dans ces cas, le prix du mandrin pèse peu face à la valeur du ruban enroulé, et la précision et la propreté du plastique valent l’écart.
Extrusion ou injection
Les petits mandrins se fabriquent de deux façons. L’extrusion donne un tube continu à couper à longueur : souple sur les longueurs, économique sur les grands volumes. L’injection donne des pièces finies aux bords sans bavure, avec nervures, encoches ou collerettes intégrées et des tolérances très serrées, au prix d’un moule par dimension. Les mandrins injectés n’ont pas besoin d’être coupés et ne produisent donc pas de copeaux.
Matériaux
| Matériau | Atouts | Limites |
|---|---|---|
| Polystyrène (PS, HIPS) | rigide, précis, économique | fragile aux chocs et au froid |
| ABS | rigide, tenace, bel aspect | coût ; recyclage moins répandu |
| PP | tenace, léger, recyclable | moins rigide ; tolérances un peu plus larges |
| PVC rigide | rigide, bonne précision en extrusion | poids ; recyclage séparé |
Sur les petits mandrins, la pression radiale des rubans est en général modérée et des parois minces suffisent. Ce qui compte davantage, c’est la stabilité dimensionnelle : un diamètre intérieur hors tolérance bloque l’étiqueteuse ou fait patiner la bobine.
Tolérances et coupe
Pour les mandrins de 1" à 3", l’ISO 13542 indique des tolérances du diamètre intérieur de +0,5 mm (jusqu’à Ø 60) à +1,2 mm (Ø 76). Avec les mandrins plastiques, surtout injectés, on demande souvent des valeurs plus serrées. Pour les mandrins extrudés, la coupe détermine la qualité du bord : pour l’ABS et le PS rigides, mieux vaut la scie fine ou le tour, avec ébavurage pour les ateliers propres. La découpe · Dimensions et tolérances.
Essayez avec vos données ci-dessous ; méthode, hypothèses et sources sont sur la page dédiée : le calcul du poids d’un mandrin plastique.
Poids d’un mandrin plastiqueDonnez-moi le matériau, le diamètre et la paroi : je vous dis combien il pèse au mètre, à la pièce et combien de pièces font une tonne.
Masse volumique typique du matériau choisi. Formule : π/4 × (De² − Di²) × masse volumique.
Estimation du ROLL Lab, pas un certificat d’essai. Préparer la demande au fabricant →
Pourquoi la précision compte
Sur les étiqueteuses automatiques, la bobine d’étiquettes s’enfile sur un porte-bobine à faible jeu et se déroule à grande vitesse avec des arrêts fréquents. Un diamètre intérieur trop large fait patiner la bobine et décale la pose de l’étiquette ; trop étroit, la bobine n’entre pas. Pour les rubans techniques destinés à l’électronique, la bobine est déroulée par des machines d’application qui exigent des bobines bien centrées. Dans ces cas, la tolérance du mandrin fait partie de la qualité du produit fini.
Un cahier des charges type
| Rubrique | Exemple |
|---|---|
| Produit enroulé | ruban technique pour l’électronique, laizes de 6 à 50 mm |
| Diamètre intérieur | 76,2 mm avec tolérance serrée convenue |
| Polymère | ABS ou PS choc ; PP s’il faut de la ténacité |
| Fabrication | injection pour les tolérances serrées et les bords sans bavure ; extrusion pour les longueurs variables |
| Conditionnement | en sac, pour les ateliers propres |
| Marquage | sigle du polymère selon l’ISO 11469 |
Exemple illustratif du ROLL Lab.
Réemploi en boucle interne
Beaucoup de fabricants de rubans techniques enroulent des rouleaux mères sur de grands mandrins puis refendent sur de petits mandrins. Les mandrins des rouleaux mères restent souvent sur place et se prêtent au réemploi : ils reviennent de l’atelier de refente, sont contrôlés et repartent. Les petits mandrins, eux, partent avec le produit et reviennent rarement. C’est pourquoi, dans une même usine, il peut être logique d’utiliser du plastique pour les mandrins mères et du carton pour les mandrins des rouleaux finis. Réemploi et boucles de retour.
Fin de vie
Les petits mandrins plastiques arrivent souvent chez l’utilisateur final avec le ruban ou les étiquettes. Au sens du PPWR, ce sont des emballages, et en France ils relèvent de la REP des emballages ménagers ou professionnels selon l’utilisateur final. Pour le recyclage, mieux vaut marquer le polymère sur le mandrin (par exemple « >PS< », « >ABS< » selon l’ISO 11469) : ce sont des matières aux filières plus petites, qu’il faut reconnaître. Recyclage.
Questions fréquentes
Quels mandrins utilise-t-on pour les rubans et les étiquettes ?
Surtout des mandrins en carton de 1" à 3". Les mandrins plastiques, en PS, ABS ou PP, servent quand il faut de la précision, des salles blanches, de l’électronique ou du réemploi.
Mandrin extrudé ou injecté ?
Extrudé pour la souplesse sur les longueurs et les grands volumes ; injecté pour les tolérances serrées, les bords sans bavure et les détails intégrés comme les encoches et les collerettes, au prix d’un moule par dimension.
Les mandrins plastiques des rubans se recyclent-ils ?
Oui, si le polymère est reconnaissable et collecté à part. Le PS et l’ABS ont des filières plus petites : marquer la matière sur le mandrin aide au tri.
Pourquoi la tolérance du mandrin compte-t-elle pour les étiquettes ?
Parce que, sur les étiqueteuses automatiques, un diamètre intérieur trop large fait patiner la bobine et décale l’étiquette, et un diamètre trop étroit empêche de la monter.
Faut-il du plastique pour les mandrins des rouleaux mères ?
Souvent oui : les mandrins des rouleaux mères restent sur place et reviennent de l’atelier de refente, ils se prêtent donc au réemploi. Les petits mandrins des rouleaux finis partent avec le produit et peuvent rester en carton.
