Gilzy plastikowe do rolek: poradnik techniczny

Czym jest gilza plastikowa

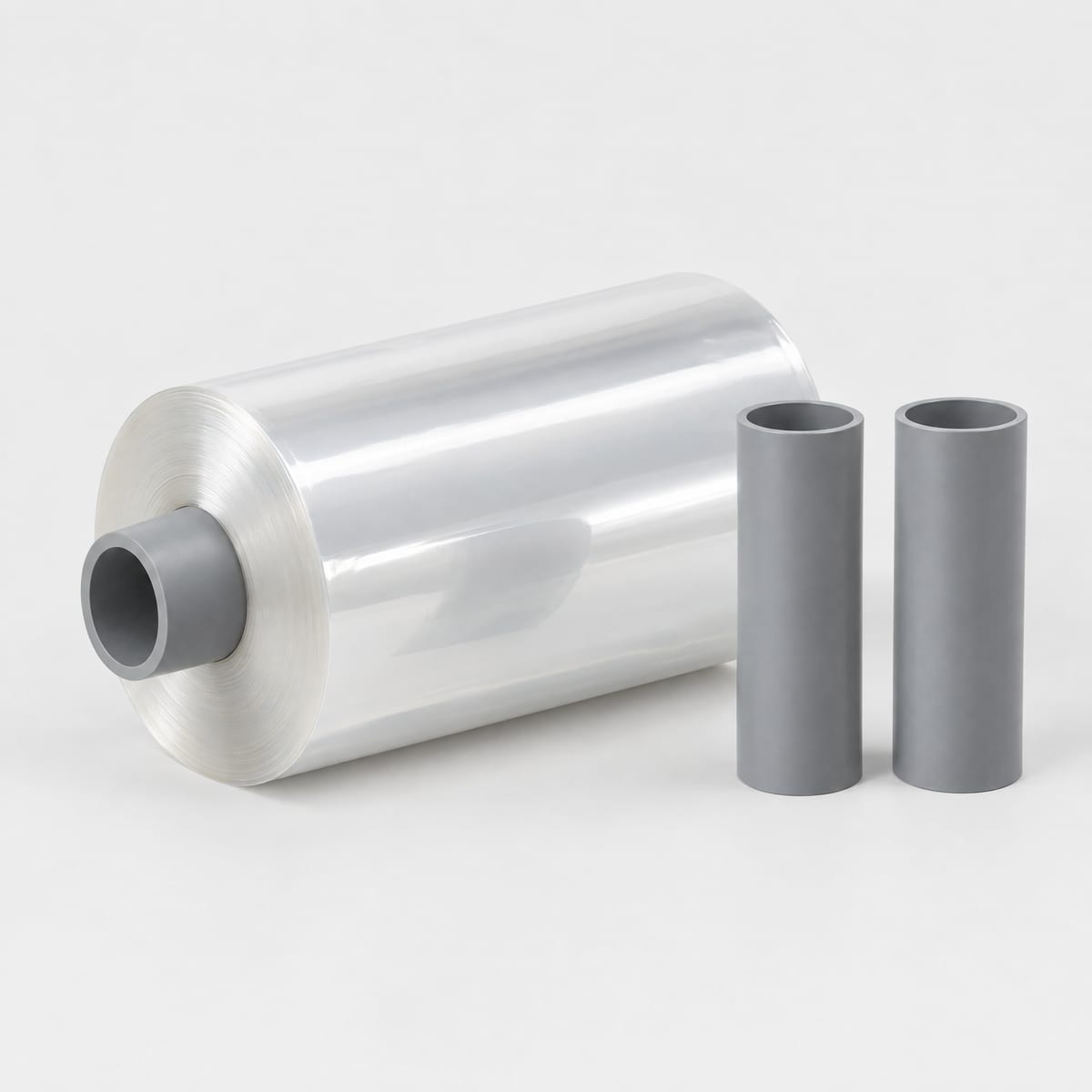

Gilza to serce rolki. Nawija się na nią folię, papier, folię aluminiową, tkaninę, włókninę, geowłókninę lub taśmę klejącą. Do jej wnętrza wchodzi wał nawijarki lub odwijarki. Gilza plastikowa to rura ze sztywnego tworzywa termoplastycznego, zwykle wytłaczana, rzadziej wtryskiwana: z PVC sztywnego, polipropylenu (PP), polietylenu wysokiej gęstości (HDPE), a czasem z ABS lub polistyrenu (PS).

W ofertach i katalogach dostawców ta sama rzecz występuje pod różnymi nazwami: tuleje plastikowe do rolek, gilzy do folii, małe gilzy, gdy średnica jest niewielka (np. w rolkach papieru termicznego do kas i terminali płatniczych lub w etykietach), oraz gilzy na wymiar, gdy średnica, ścianka i długość są zgodne z rysunkiem klienta. Małe, bardzo precyzyjne gilzy bywają też wtryskiwane; gilzy do folii, tekstyliów i geosyntetyków są niemal zawsze wytłaczane.

Proces łatwo opisać. Granulat lub przemiał topi się w wytłaczarce, przechodzi przez głowicę pierścieniową, jest kalibrowany na średnicy zewnętrznej, chłodzony w wannie wodnej i cięty na długość. Powstaje rura o jednolitej ściance, bez warstw i bez kleju. Ta jednorodność wyjaśnia niemal całe zachowanie gilzy plastikowej: nie rozwarstwia się, nie chłonie wody i można ją myć. Jest to jednak materiał, który pełznie pod obciążeniem i traci sztywność w cieple.

Gilzy plastikowe to nisza w porównaniu z tekturą. W zdecydowanej większości rolek przemysłowych gilza to nadal spiralnie nawijana tektura, bo jest tańsza, lżejsza i trafia do recyklingu razem z papierem. Plastik wchodzi tam, gdzie tektura ma trudności: obiegi zwrotne, strefy czyste, wilgoć i długie transporty.

Gilza, tuleja czy rdzeń: o czym mowa

W zakładach ten sam przedmiot ma kilka nazw: gilza, tuleja, a czasem rdzeń. W tym poradniku wszystkie oznaczają rurę, na którą nawija się materiał. Uwaga na trzy częste pomyłki:

• Wał rozprężny (pneumatyczny): część maszyny, która wchodzi do gilzy i ją zaciska. Niektórzy nazywają go „trzpieniem” lub „rdzeniem”, ale pozostaje on w maszynie.
• Tuba pocztowa: plastikowe tuby do wysyłki rysunków lub próbek to inny produkt, podlegający innym zasadom.
• Dyspenser do folii stretch: ręczne narzędzie do owijania palet. To nie jest gilza, choć często sprzedaje się go razem z nią.

Inne języki mają te same niejasności: anima po włosku, mandrin po francusku, mandril po hiszpańsku, Wickelhülse po niemiecku.

Trzy powody, by wybrać plastik

1. Wielokrotne użycie: gilza wraca i znowu wyjeżdża

Po jednej rolce gilza tekturowa ma zwykle odkształcony otwór, uszkodzone końce i nieco więcej wilgoci. Można jej użyć ponownie, ale ostrożnie. Gilza plastikowa odbywa wiele cykli, jeśli zwroty są zorganizowane. Najlepiej udokumentowany opublikowany przypadek, jaki znaleźliśmy, osiągnął w próbie 50 cykli, z gilzą kosztującą około 4 razy więcej niż tekturowa. ROLL Lab szacuje, że gilza z pierwotnego HDPE wytrzyma co najmniej 3 cykle, a z pierwotnego PVC co najmniej 35. To wartości minimalne, a nie górne granice. Jak zorganizować wielokrotne użycie i kiedy się opłaca.

2. Higiena: bez włókien, bez pyłu

Tektura gubi włókna przy cięciu i przy tarciu. W zakładach folii spożywczych, farmaceutycznych lub medycznych albo w pomieszczeniach czystych elektroniki te włókna są zanieczyszczeniem. Plastik ma zamkniętą, gładką powierzchnię: nie gubi włókien, można go myć i dezynfekować, nie pleśnieje. Higiena, kontakt z żywnością i pomieszczenia czyste.

3. Wilgoć: bez pęcznienia, bez zapadania się

Tektura jest higroskopijna: dostosowuje się do wilgotności powietrza, pęcznieje i traci wytrzymałość promieniową. Plastik nie chłonie wody w istotnym stopniu. Dla rolek składowanych na zewnątrz, stref mokrych, folii rolniczych i kontenerów wysyłanych w strefę tropikalną jest to bezpieczniejszy wybór. Wilgoć, składowanie na zewnątrz, UV i mróz.

Czwarty powód podaje się rzadziej: maksymalne obciążenie. Plastik nie zapada się nagle jak tektura: owalizuje się i nadal przenosi obciążenie. Według szacunków ROLL Lab przy tym samym rozmiarze maksymalne obciążenie gilzy plastikowej jest około 2,2–3,5 razy wyższe niż gilzy tekturowej.

Ograniczenia, które trzeba znać przed zmianą

Uczciwy poradnik musi też powiedzieć, gdzie plastik ma słabe strony.

• Cena: przy tym samym rozmiarze gilza plastikowa kosztuje 2–5 razy więcej niż tekturowa. Opłaca się tylko wtedy, gdy wraca, albo gdy tektura zawodzi w danym zastosowaniu.
• Masa: PVC waży około 1,8 razy więcej niż tektura przy tym samym rozmiarze; PP i HDPE około 1,1–1,2 razy więcej (dane ROLL Lab). Ma to wpływ na fracht i ręczną obsługę.
• Ciepło: tworzywa tracą sztywność wraz ze wzrostem temperatury. Według szacunków ROLL Lab w 50 °C gilza z pierwotnego PVC traci około 20% wytrzymałości zmierzonej w 25 °C, a gilza z PVC z recyklingu około 30%.
• Pełzanie: pod stałym obciążeniem plastik powoli płynie, a otwór z czasem się zaciska. Test trwający kilka minut tego nie pokazuje. Wytrzymałość i pełzanie – wyjaśnienie.
• Koniec życia: w 2024 r. UE poddała recyklingowi 42,4% opakowań z tworzyw sztucznych wobec 85,3% opakowań z papieru i tektury (Eurostat, szacunki). Gilza plastikowa trafia do dobrego recyklingu tylko wtedy, gdy polimer jest zbierany selektywnie.
• Przepisy: od 2030 r. gilza plastikowa, która jest opakowaniem, musi zawierać minimalny udział recyklatu pokonsumpcyjnego (PPWR, art. 7). W Wielkiej Brytanii opakowania z tworzyw sztucznych zawierające mniej niż 30% recyklatu już teraz podlegają podatkowi Plastic Packaging Tax.

Materiały w skrócie

Kilka rodzin polimerów obejmuje niemal cały rynek europejski, każda z wyraźnymi zaletami i wadami.

Źródło gęstości: typowe wartości literaturowe dla polimerów bazowych; rzeczywiste kompozycje mogą wykraczać poza te zakresy. Pełne porównanie materiałów z temperaturami i modułami.

Można skorzystać z kalkulatora poniżej lub otworzyć pełną stronę selektora PVC, PP czy HDPE, z metodą i źródłami.

Wymiary i wykończenia

Najczęstsze średnice wewnętrzne to 76 mm (3") i 152 mm (6"), z wieloma rozmiarami pośrednimi: od około 25 mm do ponad 300 mm. Ścianki mają od 1–2 mm w gilzach do taśm do 12–15 mm w ciężkich rolkach. Otwór może być gładki lub żebrowany: wzdłużne żebra lepiej trzymają się wału pneumatycznego i pomagają przy śliskich materiałach lub dużym momencie obrotowym. W katalogach otwór żebrowany nazywa się też rowkowanym, ząbkowanym lub radełkowanym, zależnie od liczby i gęstości żeber. Końce mogą pozostać po cięciu, być gratowane lub mieć wycięcia pod zabieraki.

Nie istnieje norma ISO poświęcona tolerancjom gilz plastikowych. W praktyce jako odniesienie stosuje się ISO 13542, opracowaną dla gilz papierowych do nawojów: tolerancje wyłącznie dodatnie na średnicy wewnętrznej (np. +1,2 mm przy 76 mm) i maksymalna różnica 1,5 mm między dwiema prostopadłymi średnicami od 70 mm w górę. Wytłaczane i kalibrowane gilzy plastikowe mogą mieścić się w tych granicach z dużym zapasem. Średnice, tolerancje, owalność i wały.

Można to sprawdzić na własnych danych poniżej; metoda, założenia i źródła są na osobnej stronie: kalkulator masy gilzy plastikowej.

Wytrzymałość: plastik nie pęka, tylko się odkształca

Gilza tekturowa przy zgniataniu osiąga szczyt siły, a potem ulega zniszczeniu: ISO 11093-9 mierzy właśnie ten szczyt. Gilza plastikowa nie ma wyraźnego szczytu. Owalizuje się, otwór się zaciska, a siła dalej rośnie. Dlatego plastik mierzy się innym kryterium: siłą, która zmniejsza średnicę o 3%, jak w ISO 9969 dla rur z tworzyw termoplastycznych. Oba badania prowadzi się też z różnymi prędkościami: 50–65 mm/min dla papieru, 2–5 mm/min dla plastiku. Wyników nie można porównywać bezpośrednio.

Prawdziwym wrogiem plastiku nie jest szczyt, lecz czas. Rolka ściska gilzę przez tygodnie lub miesiące, a plastik pod stałym obciążeniem pełznie. Norma europejska dla rur termoplastycznych o ściankach strukturalnych (EN 13476) dopuszcza dwuletni współczynnik pełzania do 2,5 dla PVC-U i do 4 dla PP i PE: innymi słowy, po dwóch latach efektywna sztywność rury z PP może wynosić jedną czwartą wartości zmierzonej w badaniu. Ciepło wszystko przyspiesza. Jak się to oblicza i bada.

Wielokrotne użycie: rachunek, który rozstrzyga

Plastik się opłaca, gdy jego koszt jednego użycia spada poniżej kosztu tektury. Koszt użycia zależy od czterech liczb: ceny gilzy plastikowej, ceny gilzy tekturowej, kosztu jednego transportu zwrotnego i udziału gilz, które faktycznie wracają. Przykład ROLL Lab: przy gilzie kosztującej 3,5 raza tyle co tekturowa i zwrocie kosztującym 20% ceny tektury plastik osiąga próg opłacalności, jeśli wraca co najmniej 76% gilz, czyli każda gilza odbywa średnio około 4 cykli. Poniżej tej wartości tańsza jest jednorazowa tektura.

Obliczenie znajduje się poniżej. Pełna wersja z objaśnieniem wzorów: kalkulator progu opłacalności wielokrotnego użycia.

Zwroty nie są darmowe: odbiór, pakowanie, transport, kontrola, mycie i złomowanie uszkodzonych gilz. Jak prowadzić obieg zwrotny.

Normy, PPWR i podatek w UK: co się zmienia

Rozporządzenie (UE) 2025/40 w sprawie opakowań i odpadów opakowaniowych (PPWR) stosuje się od 12 sierpnia 2026 r. Wśród przykładów opakowań w załączniku I wprost wymienia rolki, tuby i cylindry, na które nawinięty jest elastyczny materiał, z wyjątkiem tych, które mają być częścią maszyn produkcyjnych i nie służą do prezentacji produktu jako jednostki sprzedaży. Gilza plastikowa, która opuszcza zakład razem z rolką, podlega zatem trzem głównym wymaganiom:

• Zawartość recyklatu (art. 7): 35% recyklatu pokonsumpcyjnego od 2030 r. i 65% od 2040 r. dla „innych opakowań z tworzyw sztucznych”, jako średnia na zakład produkcyjny i rok (10% i 25%, gdyby gilza była opakowaniem wrażliwym na kontakt z tworzywa innego niż PET). Recyklowane odpady przemysłowe się nie liczą.
• Przydatność do recyklingu (art. 6): klasa A, B lub C od 2030 r.; co najmniej klasa B od 2038 r.
• Ponowne użycie (art. 11 i 12): gilza zadeklarowana jako wielokrotnego użytku musi spełniać wymagania art. 11, a od 12 lutego 2029 r. (lub 30 miesięcy po akcie wykonawczym, jeśli później) mieć etykietę i kod QR.

Gilz nie ma wśród formatów z obowiązkowymi celami ponownego użycia z art. 29: dziś ich ponowne użycie jest dobrowolnym wyborem. PPWR a gilzy plastikowe, artykuł po artykule.

PPWR nie obowiązuje w Wielkiej Brytanii, ale gilzy plastikowe podlegają tam już innej regulacji: Plastic Packaging Tax. Od kwietnia 2022 r. elementy opakowań z tworzyw sztucznych wyprodukowane w UK lub do niego importowane, zawierające mniej niż 30% recyklatu, są opodatkowane od tony (228,82 £ za tonę od 1 kwietnia 2026 r.), gdy firma przekroczy 10 ton w ciągu 12 miesięcy. Gilza, która chroni i przenosi rolkę w łańcuchu dostaw, jest zwykle elementem opakowania. Brytyjski Plastic Packaging Tax i EPR dla gilz.

Plastik czy tektura w 3 pytaniach

1. Czy gilza wraca? Jeśli tak i wraca większość gilz, plastik może kosztować mniej w przeliczeniu na użycie. Jeśli nie, należy zacząć od tektury.
2. Czy w danej strefie zakazane są włókna i pył? Jeśli tak (żywność, farmacja, pomieszczenia czyste), plastik jest często wymogiem, a nie wyborem kosztowym.
3. Czy rolka będzie narażona na wodę lub wysoką wilgotność? Jeśli tak (praca na zewnątrz, strefy mokre, eksport w kontenerach), plastik eliminuje ryzyko awarii z powodu wilgoci.

Jeśli na wszystkie trzy pytania odpowiedź brzmi „nie”, dobrze wyspecyfikowana gilza tekturowa jest niemal zawsze najtańsza i najłatwiejsza w recyklingu. Jeśli choć na jedno odpowiedź brzmi „tak”, trzeba sprawdzić także temperaturę: powyżej 40–50 °C wybór polimeru ma duże znaczenie. Pełne porównanie plastiku i tektury.

Można skorzystać z kalkulatora poniżej lub otworzyć pełną stronę porównania tektury i plastiku dla danego przypadku, z metodą i źródłami.

Od czego zacząć

• Trzeba wybrać nową gilzę: 7 danych do określenia i drzewo decyzyjne.
• Materiał jest już upatrzony: gilzy z PVC, z PP, z HDPE.
• Konkretna branża: zastosowania, od folii opakowaniowych po geosyntetyki.
• Trzeba napisać specyfikację lub znaleźć dostawcę: jak wybrać producenta.
• Potrzebne są właściwe pojęcia: słowniczek i FAQ.

Ten poradnik to projekt ROLL · ROLL Lab. Obliczenia to szacunki ROLL Lab, które należy potwierdzić badaniem na rzeczywistej gilzie. O nas, metoda i źródła.

Najczęściej zadawane pytania

Warto przeczytać

Źródła

1. Rozporządzenie (UE) 2025/40 (PPWR), EUR-Lex: załącznik I, art. 6, 7, 11, 12, 29
2. ISO 13542:2006, Papier i tektura – Specyfikacja średnic wewnętrznych gilz do nawojów
3. ISO 11093-9, Papier i tektura – Badanie gilz – Oznaczanie odporności na zgniatanie płaskie
4. ISO 9969:2007, Rury z tworzyw termoplastycznych – Oznaczanie sztywności obwodowej
5. EN 13476-2, wymaganie dotyczące współczynnika pełzania wg EN ISO 9967 (PVC-U ≤ 2,5; PP i PE ≤ 4 po 2 latach)
6. Eurostat, zbiór danych env_waspac (wskaźniki recyklingu opakowań 2024, szacunki)
7. NS Packaging, przypadek gilz plastikowych używanych do 50 razy w próbie (2009), nspackaging.com
8. HM Revenue & Customs, wytyczne Plastic Packaging Tax, GOV.UK
9. Analiza ROLL Lab (koszt użycia, porównanie materiałów, masa, wytrzymałość, współczynniki cykli i temperatury)
